在工业和电气领域，电动机的启动是一个关键环节。当直接启动较大功率的电动机时，启动电流会非常大，这不仅会对电网造成冲击，还可能损坏电动机和其他电气设备。为了解决这个问题，星三角降压启动电路应运而生，它能有效降低电动机启动时的电流，保护设备并延长其使用寿命。朋友们大家好，我是大俵哥，下面就来详细介绍星三角降压启动电路的接线。

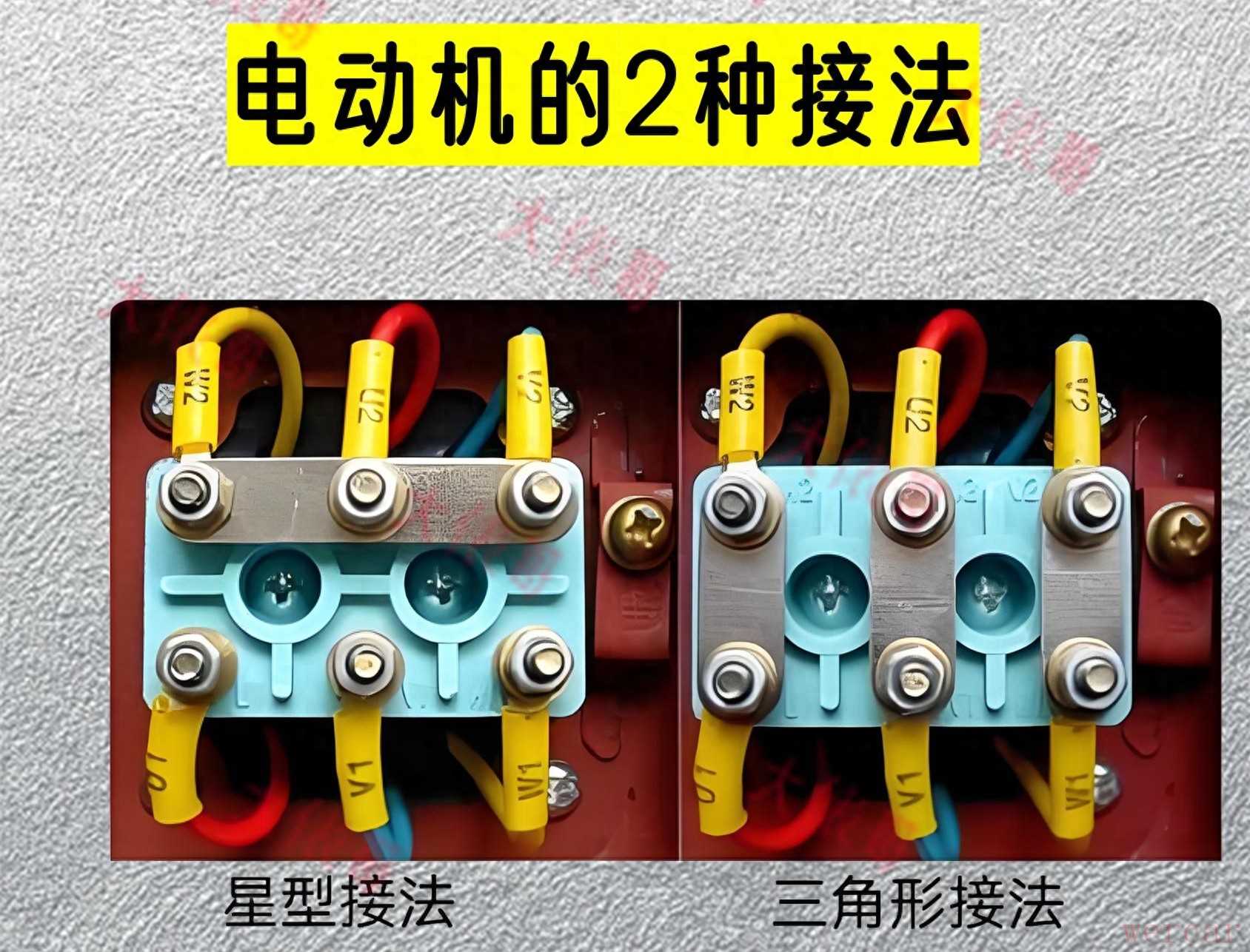

三相电动机的两种连接方式，一种是星型接法一种是三角形接法。连接片横着连就是星型竖着连就是角型，所以也叫横星竖角。接星三角电路时，要拆掉连接片，通过三个接触器组合工作实现星型连接和角型连接。

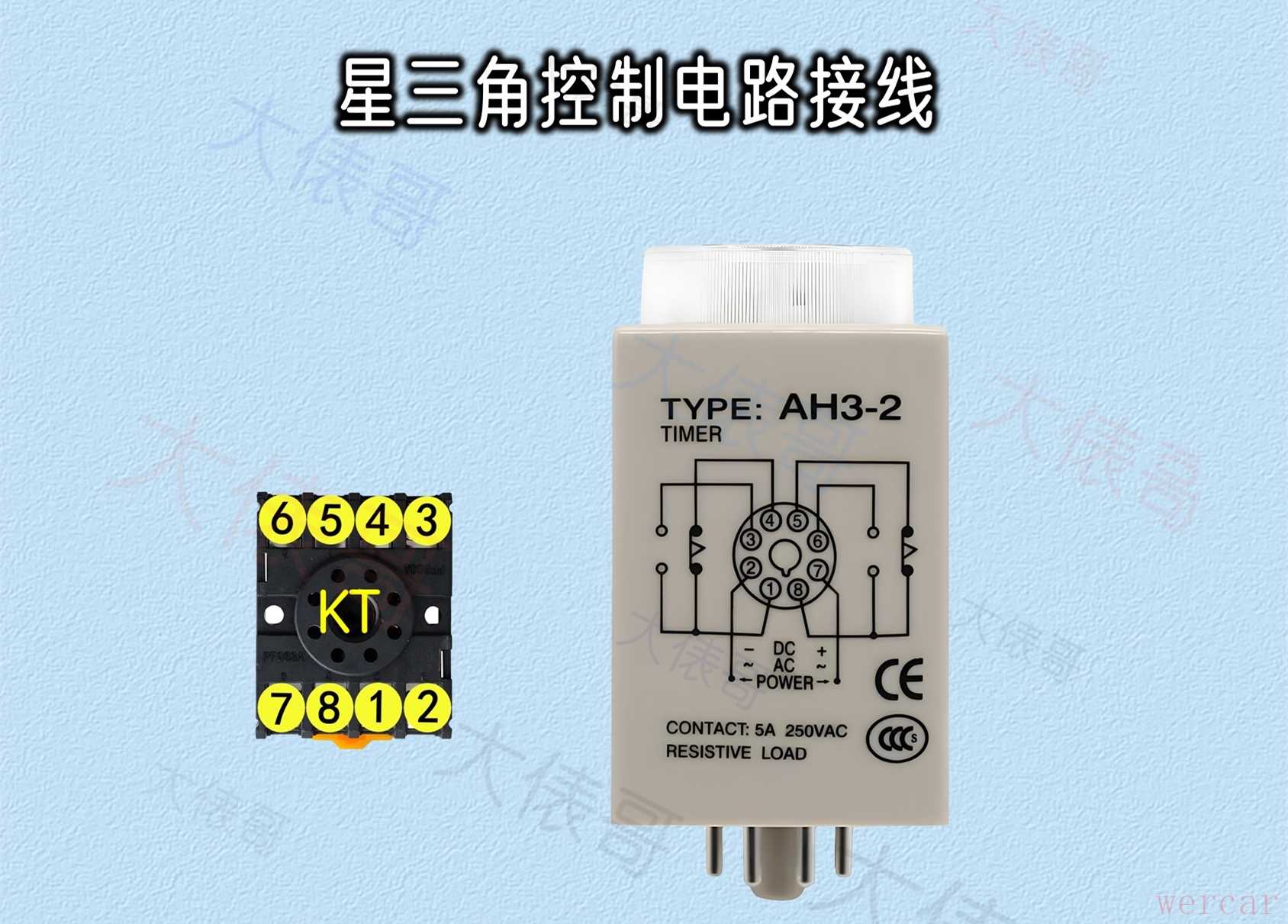

时间继电器选择通电延时型，时间继电器线圈的工作电压一定要和交流接触器的线圈电压一致。同时最好选择两组延时触点的时间继电器，因为星三角控制电路中，需要一组延时闭合触点和一组延时断开触点。

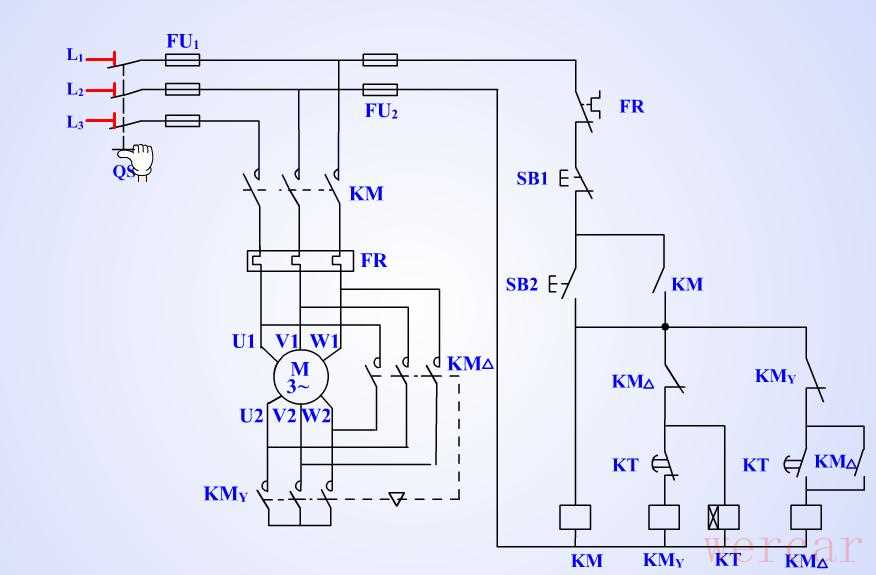

启动初始阶段：星型连接启动

当启动电动机时，首先主接触器和星型接触器闭合，电动机的三相绕组被连接成星型（Y）接法。在星型接法中，每相绕组承受的电压是线电压的 1/√3 倍。此时，电动机在较低的电压和电流下开始缓慢启动，转速逐渐上升。

切换过渡阶段：时间继电器控制

在电动机星型启动一段时间后，需要将其切换到三角型接法，以使其在额定电压下正常运行。这个切换过程由时间继电器来控制。时间继电器可以根据电动机的容量和负载情况，预先设定一个合适的延时时间。当达到设定的延时时间后，时间继电器的触点动作，控制星型接触器断开，同时三角型接触器闭合。在这个切换过程中，要确保星型接触器先断开，三角型接触器后闭合，以避免出现短路等故障。

正常运行阶段：三角型连接运行

当三角型接触器闭合后，电动机的三相绕组被连接成三角型（△）接法。在三角型接法中，每相绕组承受的电压等于线电压。还是以三相 380V 的电源系统为例，此时每相绕组承受的电压就是 380V。电动机在额定电压下运行，输出额定功率，转速稳定在额定转速附近，能够正常带动负载工作。

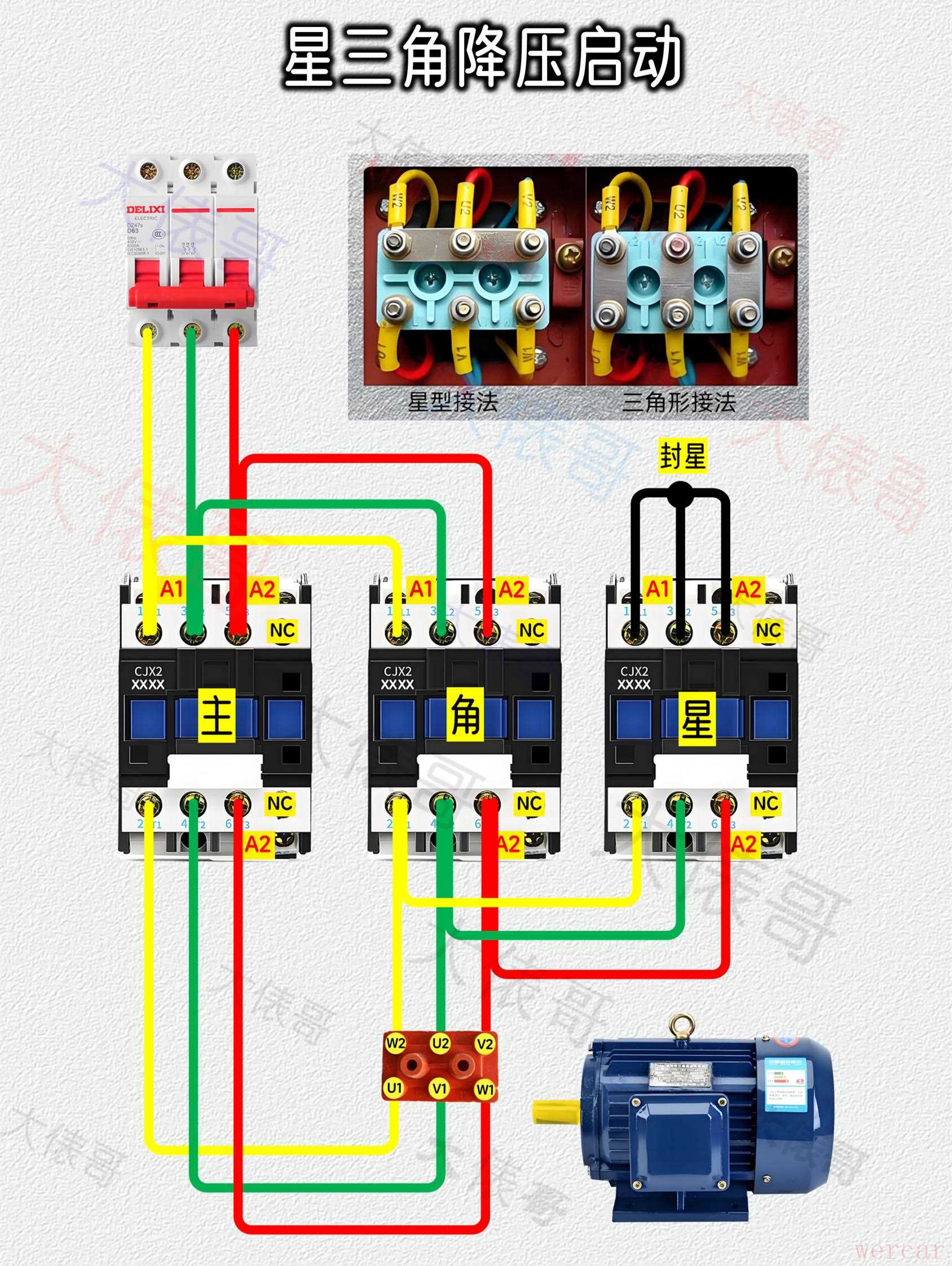

星三角主电路实物接线

三个交流接触器，一个是主接触器，一个是星接触器，一个是角接触器。如图所示是星三角主电路的实物接线，电动机的连接片一定要拆掉，三个接线柱的接线顺序一定要准确。还有就是星接触器的主触点一定要封星，这个位置对应电动机星型接法时的中性点。

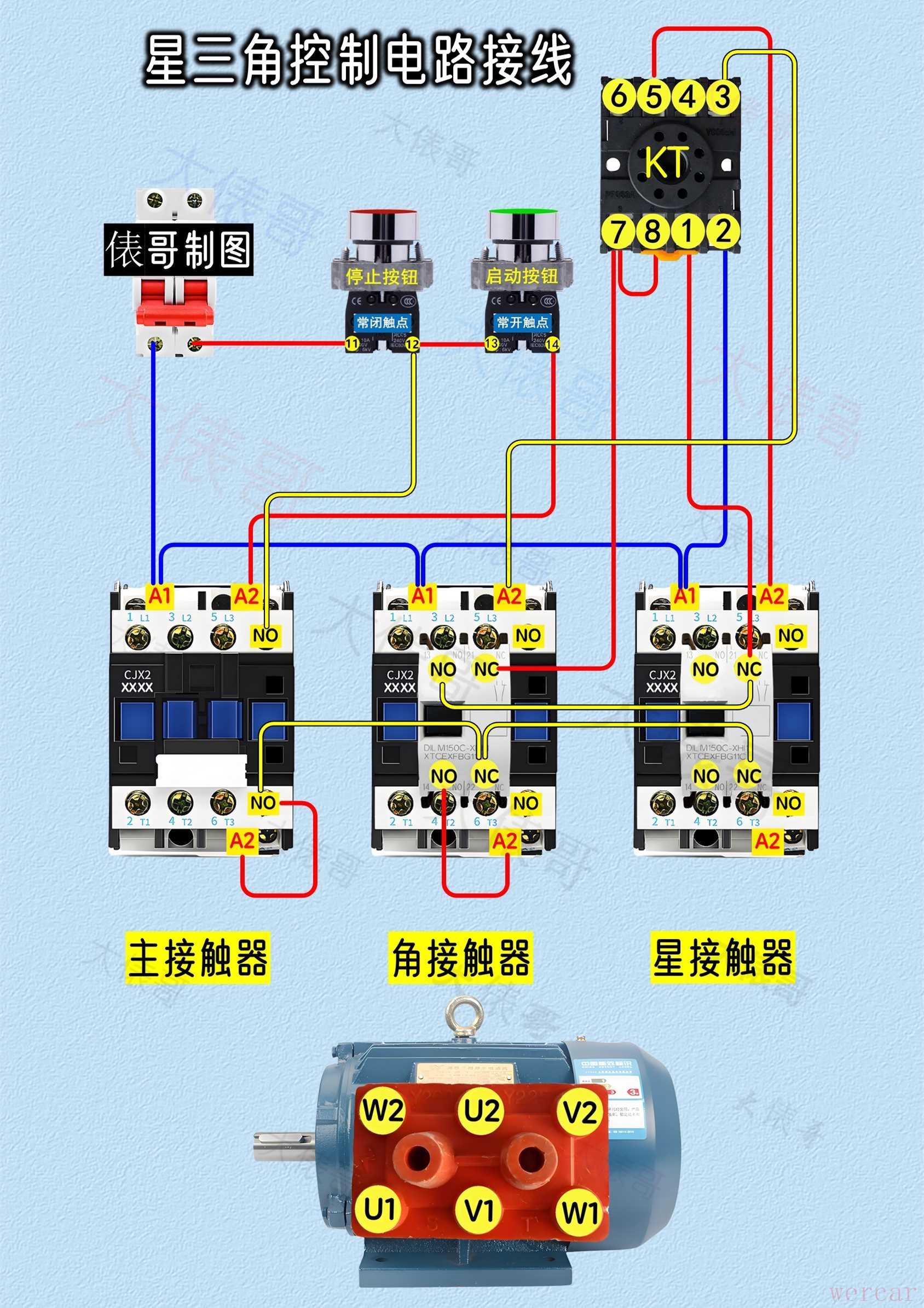

星三角控制电路实物接线

三个交流接触器和一个时间继电器，线圈电压交流220伏。三个接触器的线圈A1，和时间继电器线圈2，短接在一起接零线。火线接停止按钮的常闭触点，出线接启动按钮的常开触点。启动按钮出线接主接触器线圈A2，启动按钮进线端分出一条线，接主接触器辅助常开点N欧，出线接线圈A2形成自锁。星角接触器的常闭点NC短接在一起，接主接触器常开点NO。角接触器常闭触点接时间继电器线圈7，7和公共点8短接，常闭点5接星接触器线圈A2。星接触器常闭点出线分两路，一路接时间继电器公共点1，一路接角接触器辅助常开点NO。时间继电器常开点3接角接触器线圈A2，星角两个接触器，电气互锁。

实际应用优势与局限性

星三角降压启动电路具有很多优点。它结构简单、成本较低，易于实现和维护。通过降低启动电流，减少了对电网的冲击，提高了电网的稳定性。同时，也保护了电动机和其他电气设备，延长了它们的使用寿命。然而，这种启动方式也有一定的局限性。它只适用于正常运行时定子绕组为三角型接法的电动机，并且启动转矩相对较小，只适用于轻载或空载启动的场合。

星三角降压启动电路通过巧妙地改变电动机绕组的连接方式，实现了降压启动的目的，在工业生产中得到了广泛的应用。了解其工作原理，对于电气工程师和相关技术人员来说至关重要，它有助于正确设计、安装和维护电动机启动电路，确保电动机的安全、稳定运行。随着电气技术的不断发展，星三角降压启动电路也在不断改进和完善，未来它将在更多的领域发挥重要作用。

有关星三角降压启动的问题，欢迎朋友们评论区留言，一起交流一起进步！
